精密板金とは

板金加工は、以下のように分類することができます。

• ・自動車板金
• ・建築板金
• ・工場板金

自動車板金

建築板金

工場板金

精密板金は工場板金に分類されます。
工場板金の中でも、上述したような医療機器や半導体、光学機器などの繊細な加工が必要なものは精密板金加工によって製作されます。

また、精密板金は、プレス機やレーザー加工機、ターレットパンチプレスなど特殊な機械によって加工をするという特徴もあります。

精密板金とよく比較される技術がプレス板金です。プレス板金は、製作する部品に合わせて専用の金型を起こし、成形する板金加工です。プレス板金は一度金型を起こしてしまえば、複雑な形状でも精度の振れ幅が少ない加工が出来るため量産に最適。しかし金型の製作に、4～6週間の納期と数十万～数百万円の費用がかかってしまいます。対して精密板金は、プレス板金に若干精度が劣るものの、1～2週間の納期と数万円程度の費用で製作が可能。そのため個数が少ない製品や試作・開発段階での製作に最適な板金加工です。

このように、精密板金は他の板金加工と違う点を多く持つため精密板金加工ができる企業や業者も限られてきます。

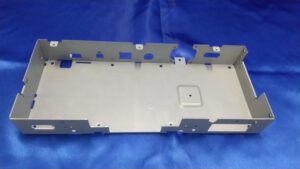

精密板金加工では、鉄やステンレス、アルミなどの金属・非鉄金属の一枚の板から製品を立体的に作り上げます。
そのため、目的とする形状に仕上げるために、加工方法としては大きく「抜き加工」「曲げ加工」「溶接加工」「組立」という４つの加工方法に分類することができます。
これらの方法は下記で説明するような様々な機器を用いて加工されます。

抜き（ブランク）加工は、レーザーや汎用金型を使って材料の金属板から任意の形状を抜き落とす加工です。
レーザーを使う機械をレーザー加工機、汎用金型を使う機械をターレットパンチプレスと呼び、用途別に使い分けます。また最近ではレーザーと汎用金型、両方の加工が出来る複合加工機も増えてきました。

汎用金型は主に小さな穴の抜き落としに使用され、パンチとダイで挟み込んで金属を切断します。汎用金型による抜き加工は、レーザーに比べて切断面の美しさが特徴。レーザーでは切断面に焼けた跡が残ってしまうのに対し、金型では切断面の美しい抜き加工が可能です。
汎用金型では、ターレットパンチプレス（タレパン）と呼ばれる機械で加工を行います。タレパンは円盤状のターレットに金型を装着後、作業台に載せた材料を金型で加工。さらにタレパンには複数の金型を同時に装着できるため、形状の異なる穴がある場合でも一度に加工できます。穴の位置や個数は、レーザーと同様に事前に段取りしたプログラムで制御するため、材料を載せた後は自動で加工が行われます。

さらに近年では、レーザーと汎用金型を使った抜き加工を同時にできる複合加工機も登場しました。複合加工機もレーザー加工機やタレパンと同様にプログラムで制御できるため、材料を載せてからは自動で加工が可能です。また当社が保有している複合加工機LC-2012C1NTでは、レーザーと汎用金型を使った抜き加工だけでなくネジ穴を空けるタップ加工も同時に加工可能。標準的なねじの規格であるM1~M6までのタップ加工と、バーリングと呼ばれる穴の周辺を立ち上げる加工が可能です。
当社の複合加工機では、抜き加工だけでなくタップ加工やバーリング加工まで同時に加工可能です。工数削減により、コストダウンや納期の短縮が可能です。

曲げ加工とは、金属板に高重量の圧力をかけて90度や45度に曲げる加工で、ベンディング加工とも呼ばれます。
曲げ加工ではプレスブレーキと呼ばれる機械で、金型を使って金属を加工します。
またプレスブレーキには使用する金型や曲げ方に種類があり、一般的な角度曲げそれらを駆使して曲面上に曲げるR曲げや、折り畳むように曲げるヘミング曲げなどの成形が可能です。
さらに当社では、幅広いサイズの曲げ加工に対応可能。サイズの異なる5台のプレスブレーキを保有し、1cmの小型の製品から3mの大型の製品まで曲げ加工が出来ます。

精密板金の最も一般的な曲げ加工が、金属板を90度や45度に曲げる加工。パンチとダイで金属板を挟み、少しずつパンチを下げて金属板をV字に曲げ、任意の角度に成形します。そして正確に曲げるために重要なのが、パンチを下げる距離の見極め。しかし曲がる角度とパンチを下げる距離の関係は、金属の種類と厚みで一意には定まりません。実は同じ金属でも材料ごとに、合金の含有物の割合の違いや場所ごとの偏りが存在し、これがパンチを下げる距離に影響します。そのため曲げ加工は機械による自動化が難しく、当社でも製品1つ1つを職人の手で加工しています。

R曲げは金属板を曲面上に曲げる加工。R曲げは安全性やデザイン性を目的に、箱型製品の角を丸めるためによく利用されます。R曲げをする方法は、先端が丸いR曲げ用の金型を使用する方法と位置をずらしながら数度ずつ曲げていく方法の2種類。通常は、半径の小さなR曲げではR曲げ用の金型を使用する方法が、半径の大きなR曲げでは位置をずらしながら数度ずつ曲げていく方法が採用されます。

ヘミング曲げは金属板を折り畳むように曲げる加工。折り畳むことにより切断面を隠せる安全性や厚みを2倍に出来る強度などを目的に利用されます。ヘミング曲げは、金属板を鋭角に曲げる工程と、鋭角に曲げた部分を押しつぶす工程の2工程で加工。鋭角に曲げる工程では先の尖ったパンチを、押しつぶす工程では先が平らなパンチを使用します。

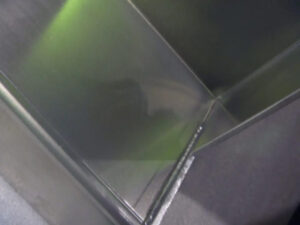

溶接加工は熱などで金属を溶かし、金属同士を接合する加工です。溶接加工には多くの種類があり、大きく分けると融接・圧接・ろう接の3つ。さらに、融接の中にはTIG溶接やレーザー溶接、圧接の中にはスポット溶接など、様々な溶接法が含まれています。

アルミ溶接加工事例

•

  アルミ溶接加工品（TIG溶接）

•

  アルミ溶接カバー(t1.0mm)

•

  アルミ筐体（t=2.0mm）

•

  アルミ薄板溶接（溶接仕上げレス）

•

  アルミ薄板筐体（t=1.5mm）

•

  アルミ溶接カバー（黒アルマイト仕上げ）

•

  アルミ薄板溶接カバー

•

  アルミ溶接フレーム

>>アルミの溶接専用サイトはこちら

融接は溶接する金属の溶接部分を熱で溶かして接合する溶接。融接は熱の発生方法で種類が分かれ、気体中の放電現象を利用するのがアーク溶接、レーザーの熱を利用するのがレーザー溶接です。

・TIG溶接

気体中の放電現象を利用するアーク溶接の中で、代表的な溶接方法がTIG溶接です。

TIG溶接は、タングステンを使ったアーク溶接です。TIG溶接は、ほとんどの金属を溶接できる点が特徴。鉄・ステンレス・アルミなどの使用頻度の高い金属から、銅・チタンなどの使用頻度の少ない金属まで溶接可能です。

・ファイバーレーザー溶接

レーザー光線の熱を利用するレーザー溶接の中で、代表的な溶接方法がファイバーレーザー溶接です。
ファイバーレーザー溶接は、光ファイバーを使ったレーザー溶接です。ファイバーレーザー溶接は、溶接熱による歪みの少なさが特徴。一般に板厚の薄い材料やアルミなどの熱に弱い材料を溶接すると、溶接の熱によって歪みが発生します。しかしファイバーレーザー溶接では、溶接箇所に短時間で集中的に熱を加えることが可能。溶接する金属に余分な熱を与えないため、歪みの少ない溶接ができます。

・Co2レーザー溶接

Co2レーザー溶接とは、「炭酸ガスレーザー溶接」とも呼ばれ、レーザー溶接の中でも、ごく一般的に使用されている溶接の種類になります。CO2レーザ溶接は、装置の高出力化が比較的容易であり、連続発振で中厚板までの溶接加工に使用されています。10.6μmという長波長を出力することが可能なため、狭い範囲で深く溶け込む溶接が行えることから、作業効率よく溶接を行えることが特徴的です。

圧接は溶接する金属の溶接部分に圧力と熱を加えて接合する溶接。圧接は、圧力と熱を加える方法で種類が分かれ、中でも代表的な方法が電流で熱を発生させるスポット溶接です。

スポット溶接は、電流で発生する熱を利用した溶接。スポット溶接では、溶接する金属同士を電極で挟み圧力を加え、電流を流した時に発生する熱で溶接します。スポット溶接の特徴は、溶接速度の速さ。溶接箇所が線ではなく、点のため短時間で溶接が可能です。

また、精密板金とよく間違われやすいものにプレス加工による板金というものがあります。
プレス加工も精密板金加工同様金属の板を切るところからスタートしますが、その次に使う金型・その後の加工によって違いが生まれてきます。

プレス加工が専用の金型を使い大量生産するものに向いているのに対して、精密板金加工では、汎用の金型とターレットパンチプレスやレーザー加工機、あるいはベンディングマシーンなどの専用の機械を使い加工をしていきます。

このように、精密板金は、専用の機械をそれぞれの製品に合わせ丁寧に作っていきます。
このことから、精密板金加工では、試作や小ロットの製作に向いていることが分かります。

精密板金加工では、「抜き」・「曲げ」・「溶接」・「組立」などを行うために様々な設備が必要です。それらを大きく分けると、”抜き”を行う「レーザー加工機」と「ターレットパンチプレス」、”曲げ”を行う「プレスブレーキ (ベンダー)」、”溶接”を行う「溶接機」”組立”を行う「組立機」があります。

レーザー加工機は「レーザー光線」を切断したい部分にあてることで、切断したい部分を局所的に 溶融させます。その溶融した部分にアシストガスを噴出し、溶融部を噴き飛ばし切断します。レーザー加工機での加工は素材に触れることなく加工できます。 レーザー加工機はレーザーを自由にあてることができ、精密板金で扱われるような素材のステンレスや複雑な形状の製品の加工・厚い板厚の鋼板を切断することに適しています。
また、レーザー加工機は、加工精度や切断面がきれいになるという強みがあるため、精密板金において大きな役割を担っています。

■パンチ・レーザー複合機　LC2515の紹介動画

ターレットパンチプレスはプレス機械の1種で、様々な形状の金型を取り付けてあらかじめプログラミングされたNC装置により抜きうち加工をします。抜きたい穴の形状と金型の形状が一致する場合は一回の加工のみで加工が完了します。 異なる形状の場合も汎用金型を用いて追い抜きすることで目的の形状に加工します。レーザー加工機と比較して、短時間で加工することができます。
具体的には、カス上がりレス加工・ファインコンタリング加工・高速バリつぶし加工・スロッティング加工・高速成形加工、下向き成形加工・セーフティー・インチベンド加工・高速マーキング加工などしっかりと活用しながら、抜き加工（ブランク加工）を行っております。

プレスブレーキは抜き加工で切り出した板材を曲げるための機械です。下型・ダイと呼ばれる金型を固定し、上型・パンチと呼ばれる金型をダイに対して上下に押し込んで鋼材を曲げていきます。 この上下運動によって、生じる加圧の力と金型の組み合わせによって思い描く形状に加工することができます。形状によっては、金型が干渉するために曲げられない製品もあるので、うまく曲げ加工ができるように設計段階から注意をする必要があります。

■ベンディングマシン　HD‐NTシリーズの紹介動画

溶接機は様々な部品を接合するための機械です。溶接機にも種類があり、TIG溶接機やCO2溶接機、スポット溶接機など様々な溶接機が存在しています。 溶接は、鉄ならばCO2溶接、ステンレスならばTIG溶接などと材料や板厚などによって溶接方法が変わってくるので、材質・板厚を考慮したうえで溶接機を選定する必要があります。

■ファイバーレーザー溶接機の紹介動画

一般的な板金、いわゆるプレスブレーキによる曲げや溶接ではイニシャルコストは殆ど掛かりませんが、絞りなどを行う際には基本的に金型が必要になります。
こうした場合は大きなイニシャルコストを必要としない簡易金型（ダイレスフォーミング）を採用できるような設計を行うと、金型にかかるイニシャルコストを抑えることができます。

複雑な形状の試作や小ロットの生産を行う際にはこのダイレスフォーミングを採用することがコストダウンに繋がります。

>>ダイレスフォーミングとは？

2点目に、材料によるものが挙げられます。
精密板金の材料は金属です。
中でも主として使用されるのが『鋼鉄』、『ステンレス鋼』、『アルミニウム合金』です。
これらの金属は加工性に優れ、金属部品に適した性質を持ちます。

鋼鉄は炭素を0.04%から2%程度含む鉄の合金で、ステンレス鋼と区別するために鉄と呼ばれます。精密板金で使用される代表的な金属で、他の金属に比べて安価なことが特徴。鋼鉄の中にも種類があり、精密板金でよく利用されるのが冷間圧延鋼板（SPCC）・電気亜鉛メッキ鋼板（SECC）の2つです。
SPCCは、柔らかく加工性に優れた点が特徴です。また鉄の中でも安価なのがよく利用される理由でもあります。しかし弱点として錆びやすい性質があるため、塗装やメッキでサビ対策をする場合が多いです。
SECCはSPCCに電気亜鉛メッキを施した鋼鉄でボンデ鋼板とも呼ばれます。
メッキにより錆びにくい点が特徴で、加工性はSPCCと同じため柔らかく加工しやすい。またメッキによって表面が均一になり、塗装性に優れている特徴もあります。

ステンレス鋼は、クロムやニッケルを含んだ鋼鉄の合金で、ステンレスやステンと呼ばれます。ステンレスの最大の特徴は錆びにくさで、鉄のように錆を防止するための塗装やメッキが必要ありません。そのため錆びにくさの求められる、キッチンのシンクなどの水回りで使用されています。ステンレスの中にも種類があり、精密板金でよく利用されるのがSUS304とSUS430の2つです。
SUS304は、クロムとニッケルを含んだステンレスです。非常に性質の優れた金属、高い強度や耐熱性が特徴。加工性にも優れ、精密板金で最も使用されているステンレスです。
SUS430は、クロムのみを含んだステンレスです。SUS304と同様に非常に優れた性質を持っていますが、SUS304には少し及びません。しかしSUS304よりも低コストなため、性能に問題がない場合はSUS430に代用することでコストダウンを実現できます。

アルミニウム合金は、マグネシウムなどを含んだアルミニウムの合金で、アルミと呼ばれます。アルミの最大の特徴は軽さで、鉄やステンレスに比べて1/3程度の重さしかありません。そのため軽量化が求められるノートパソコンなどで使用されています。アルミの中にも種類があり精密板金でよく利用されるのが、マグネシウムを含んだA5052P。中程度の強度を持ち、耐食性や加工性に優れた金属です。

精密板金の材料として使われる主な金属である、『鋼鉄』・『ステンレス鋼』・『アルミ合金』ですが、それぞれの金属の特徴は一長一短です。例えば、鉄はコスト、ステンレスはサビ対策が不要、アルミは軽いなどの特徴があります。そのため精密板金で部品を製作する場合は、使用用途に適した材料の選択が重要です。
また、材料選定段階でコストを抑えることもできます。
例えば精密板金では定尺と言われる決まった板の寸法がありますが、これを考慮して設計すればコストを抑えることができますし、さらに鉄とステンレスなど材質によっては定尺のサイズが異なるので、設計する際にはこのポイントを事前に織り込んでおくことが必要です。

次は曲げ・溶接などの加工方法です。精密板金で用いる材料には、板厚や材質によって曲げ限界に相違があったり、あるいは溶接しにくい構造や、グラインダーなどの溶接後の仕上げが必要になるような構造で設計を行うと、加工ができない、加工はできるが時間がかかりコストアップになる、といったことに繋がります。基本的には溶接はなるべくしないように設計することがポイントです。

精密板金加工による製品のコストダウンを追求するためには組立作業性を考慮した上で設計を行うことが必要です。図面上で描くことはできても、実際の組立の現場ではスパナを回すことができない、あるいは部材同士が緩衝して組みたてることができないといったことが発生することもしばしばあります。組立に要する作業時間と加工時間を合わせてトータル作業時間を低減させる設計を行うことがポイントです。

いかがだったでしょうか？
ここまで、精密板金について詳しく説明させていただきました。

以上のように、精密板金とは金属板に曲げや溶接などの加工を高い精度で行い、機械や装置の部品を作る技術です。精密板金は、小～中ロットでの試作や複雑な形状の製品の加工に向いています。

さらに当社の加工技術「ダイレスフォーミング」なら、一般にプレス板金でしか加工できない複雑な形状の製品でも、金型なしで製作可能。大幅なコストダウンと納期短縮が実現できます。

板金部品のコストや納期にお困りの方は、お気軽に当社までご相談ください。
